100-80-10-02

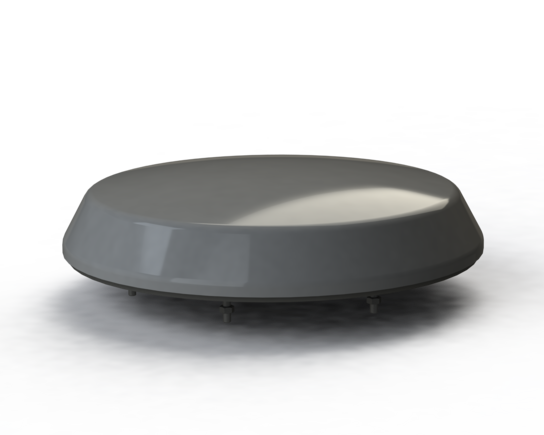

OmPlecs-TOP 400 AMR 900-B FRMCS -2-
Multiband-Bahnantenne mit Zertifizierung / Zulassung nach Bahnnorm EN 50155 zur Montage auf Schienen- und Kraftfahrzeugen.
HF-Ports:
ⓐ / ⓓ - FRMCS
ⓑ - GSM-R
ⓒ - GNSS
Frequenzen (MHz):
GNSS / L1 / G1 / E1 / B1 (GLONASS (G1) / 1602) , GNSS / L1 / G1 / E1 / B1 (GPS (L1) 1575,42) , GNSS / L1 / G1 / E1 / B1 (QZSS / 1575,42) , GNSS / L1 / G1 / E1 / B1 (Galileo (E1) / 1575,42) , GNSS / L1 / G1 / E1 / B1 (BeiDou (B1) / 1561,098)
GNSS-Ausführung (aktiv)
GNSS / L2 / G2 / E6 / B3 (GPS (L2) 1227,60) , GNSS / L2 / G2 / E6 / B3 (GLONASS (G2) 1246) , GNSS / L2 / G2 / E6 / B3 (Galileo (E6) 1278,75) , GNSS / L2 / G2 / E6 / B3 (BeiDou (B3) 1268,52)
GNSS / L5 / G3 / E5 / B2 (GPS (L5) 1176,45) , GNSS / L5 / G3 / E5 / B2 (GLONASS (G3) 1202,25) , GNSS / L5 / G3 / E5 / B2 (Galileo (E5) 1191,80) , GNSS / L5 / G3 / E5 / B2 (Beidou (B2) 1207,52)
GSM-R (873 - 925)
MIMO (MIMO 2x2)
FRMCS (1900 - 1910)
Mechanik:
Bauhöhe (87mm)
Bauform (OmPlecs-TOP 400)
Die OmPlecs-TOP 400 AMR Bahnantennen-Serie zeichnet sich durch eine extrem flache Bauweise von nur 87 mm mit einem hohen Antennengewinn aus. Durch Einsatz von metallischen Eregerstrukturen ohne verlustbehafteten Bauelementen wird ein sehr hoher Wirkungsgrad und Lebensdauer erreicht. Die Multiband-Technologie mit selektiver Anschlussbelegung ermöglicht die Verwendung von mehreren Frequenzbändern auf einem HF-Port und Kostenreduzierung durch nicht benötigte Splitter oder Koppler.
